2021/04/12(月)落下させた東芝製ＨＤＤのテスト結果公表
2021/04/12 6:00
一応、再度試験してテスト結果のスクリーンショット撮影を。
下記 ada0 は落下させた東芝製ＨＤＤ、 ada1 は２年半ほど使って遊休状態だった東芝製ＨＤＤ。
型番同じですが、 ada1 の方が製造時期は２ヵ月ほど遅い。
※ 画像をクリックすると、大きめの画像が表示されます。
全領域の読み出しテストを行っています。
FreeBSD 12.2(Release版) のインストールＣＤ上のＯＳを起動しています。
of の指定が /dev/null なので、実際には書き込みは一切行いませんが、
読み込みが出来なければ、書き込みも出来ない故、ＨＤＤの損傷検出に使えるのです。
ちなみに、読み込み出来ない場合は、TIMEOUT や FAILURE などのメッセージが必ず表示されます。
２つのＨＤＤ共に「エラーがありませんでした」という結果でした。
2021/04/10(土)日本メーカのＨＤＤは丈夫らしい・・・
2021/04/10 23:31
東芝は現在では日本で唯一と思われるが。。ただ、このＨＤＤの生産自体は中国共産党な国。
＃最近は、違うらしい
以前は、日立が HGST という名称の傘下企業を抱えていたが、これは今は Western Digital の傘下。
2015年10月に購入し、２年くらい使っていたが、
容量の大きなものに換装するために交換作業をしていたところ、誤って床に強打する形で落下させてしまい、
「壊してしまった・・・」と半ばあきらめていたのですが、認識はするので暫く使う用途もなく放置状態でした。
ところが、どうしてもハードディスクが必要な状況が発生し、２～３回全領域の読み取りテストを行ったところ、
全く異常が無いことが判り、ちょっと驚いているところ。
最初、Western Digital の製造ラインを引き継いだころは、東芝製は何かとトラブルが多かったが、
数年でこの品質に改善なのでこれもちょっと驚き。
今年は、今のところ５月から６月と、８月に多忙の山が来そうです。
2020/03/09(月)中華製なオシロスコープを入手した
2020/03/09 8:08
絶対額が安くはないんですが、業務を全うするのに必要なのです。（この機種でもどちらかといえば安いほう）
これ無いと、電子回路の設計・開発に大きな支障あるんですが、今までこれ無しでやってきたのです。
オシロスコープ使わずに電子回路の設計・開発が出来たのは奇跡以外の何物でもないのです。（本当に、、、）
当然のことながら、受注業務の技術的限界を感じていました。
でもこれ、中華メーカなんだよね。。ただ、評判はそれほど悪くはないようなので・・・
設置場所確保するだけで徹夜になってしまいました。orz
Amazon で購入したんですが、中華なところから成田空港経由の空輸で製造元にて二重梱包されていました。
梱包材破損のクレームが過去にあったからですかね。。
これからセットアップです。

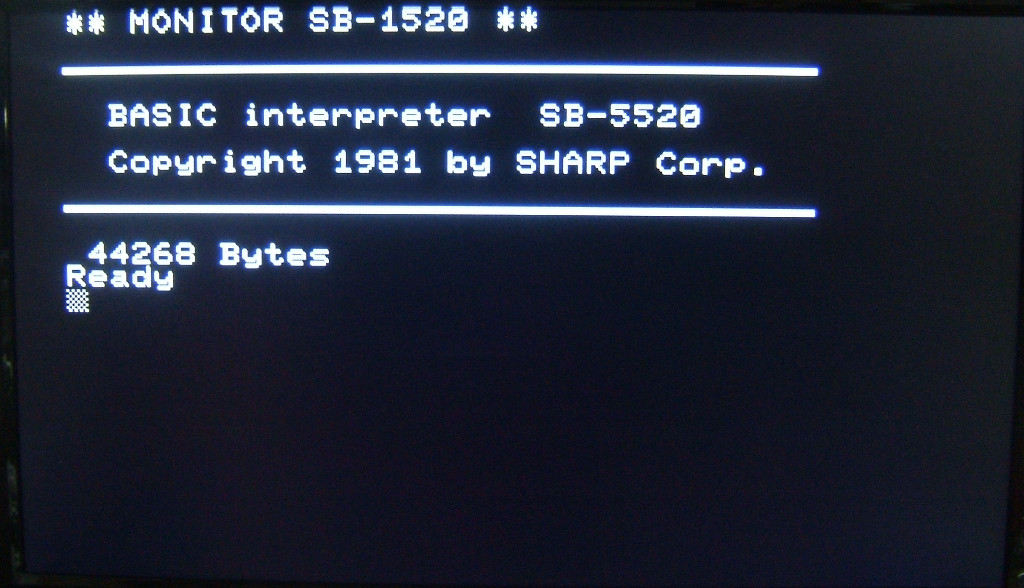

2016/01/23(土)35年前の名機 高級8bitパソコン SHARP MZ-80B BASIC SB-5520
2017/10/12 19:13
研究・開発用途で使いたいので、もし MZ-80B/2000/2200/2500 で不要なソフトウェア・ハードウェア本体あれば引き取りますよ(^^)
＃資金がないので買い取り料は払えませんが、それでも良ければ・・・・
個人的には MZ-2200 のデータレコーダが最も欲しいかな。。
MZ-2200 も手元にありますが、現在の機器に接続するためのボード等を自作するとしても、データレコーダだけはどうにも出来ないので。。
2015/04/30(木)Programmable Timer ADK-204 の修理
2017/10/12 18:55
設定時刻になったら、所定のＡＣ１００Ｖコンセントを入り切りするものです。
４チャンネルのディジタル制御。
いまどき、
却って接続機器に悪影響が出るからでしょう。
先日（といっても４ヶ月前。。orz）、「（当方で書き直した）回路図が間違っているのでは？」という指摘を受け、調べる時間もままならない状態だったのを何とかして調査したんですが、発振回路と電源廻りが結構間違って いました。。。orz
修正済みです。製造元サポートもとっくに終了している絶版の機器ですので、回路図をどこかからダウンロードできるようにしたいと考えています。
解体・修復途上で経年変化で、逝ってしまった（と思った）抵抗器がありました。
この抵抗器、動作時にはかなり熱くなります。熱的ストレスで表面がひび割れて、中の抵抗体がむき出しになっています。
こんな状態でも、一応、機能はするんです。さすが日本製。ヾ(^^;
抵抗値を測ってみました。
100Ω±5% の抵抗器ですので、所定の範囲内。
しかし、この状態での放置はよくありませんので、同じく傷みが見られた抵抗器は全て新品と交換しました。
2014/02/12(水)MZ-2500 の FDD を修理する - 収納工作編
2017/10/12 6:01
構造を検討したところ、以下の材料で収まりました：
10mm 角の木材・6mm 角の木材・2.4x16mm の木ネジ
材料費の合計は 270円。
ＦＤＤが収まらないため、９０度に曲げられていたコーナーをこのように延ばしました。
このガイドは幅 3mm 、下のＦＤＤドライブから3mm 浮いています。
長さ 15.8cm に木材を切断し、6mm 角材と 10mm 角材を接着。
この時、面のひとつの高さを合わせる。
こうすることで、コーナーの段差を無くし、これから上に載せるＦＤＤの土台を形成します。
これは、ＦＤＤを抜き差しするときのツマミですが、MZ-2500 本体に空いている穴の位置がずれていて、操作の妨げになるので、数mm 削る必要があります。
このように、土台をネジで固定。
更に前後の位置決めに注意しつつ、木ネジでユニットに固定。
これで、何とかＦＤＤを MZ-2500 に固定できました。
また、MZ-2500 には、時計のバックアップの為にリチウム電池が基板直付けされています。
さすがに 30年近い歳月が経過し、このリチウム電池が逝っていたので、代わりに 単３乾電池を２本を接続しています。
殆ど電気食わないので、単５電池２本でも大丈夫かと思われます。
（リチウム電池は電圧３Ｖなので、乾電池は２本必要。）
2014/02/05(水)MZ-2500 の FDD を修理する - 動作確認編
2017/10/12 5:58
SuperMZ とか、火の鳥とか呼ばれていました。
筆者は 1986年、新品で購入しました。
このシリーズは４つあり、
MZ-2511:FDD １台・80B/2000モード・フルロジカルコントロールデータレコーダ付き
MZ-2521:FDD ２台・80B/2000モード・フルロジカルコントロールデータレコーダ付き
MZ-2531:MZ-2521 の改良版(SuperMZ V2)
MZ-2520:MZ-2521 から 80B/2000モードとフルロジカルコントロールデータレコーダを取り去ったもの
とあります。Google で検索すると、このあたり結構間違った情報が書かれていますね。30年近く前のパソコンですから無理もありません。
この前、ハードウェア・ファームウェアの開発用として復活させようと（というより、前からやりかたかったがディスプレイが無かったままだったので）、いろいろチェックしていたら、ＦＤＤの１台が故障している ことが判明。
SHARP のパソコンは、回路図やBIOS の仕様などが事実上公開されているため、スキルの高いユーザが多い。ＡＴ互換機用のＦＤＤが使えないかなと思って google に尋ねたら同じことを考えている人は他にも複数いるようで、どうやらこれでいけそうです。スキルの高いユーザに助けられています。
今回採用したのは、どこかから15年前くらいに貰ってきた CITIZEN のＦＤＤ．
たぶん LR102061 という型番ですが、現在は手に入らないと思います。
ＡＴ互換機のＦＤＤはハードウェア的に「ドライブ番号：１」(DS1)と固定しているものが多く、このままでは MZ-2500 においては、「ＦＤドライブ２」と認識されてしまうため、今回は、「ドライブ番号：０」(DS0) と認識させる改造が必要。
既存の故障していないＦＤＤの設定を変える手もありますが、今回はＦＤＤにドライブ番号を設定するジャンバ線があるので、これを DS0 にジャンバを移動させます。
他機種ＦＤＤでは、たぶん、配線を切り貼りする必要があります。
接続は、こんな感じで、このＦＤＤの場合は、既存のＦＤＤと同じ。
これで電源ＯＮします。
黄色っぽい部分。。
これは本来は中間色表現ですが、液晶ディスプレイのせいなのか、現在のアナログＲＧＢの仕様のせいなのか、うまく表現されません。。
BASIC-M25(6Z002 Ver 2.0B) が無事起動。
BASIC-S25(6Z003 Ver 1.0A) も問題なし。
最も使いたかった P-CP/M(6Z001) も起動しました。
これで、ＦＤＤの修理は出来ました。。
あとは、形状が少し違うので、どう筐体に収めるか。。です。。
ちなみに MZ-2000 モードにて、データレコーダが無事動作することも確認。
こんな感じ：
往年のゲームソフトも動作確認。
ハドソンソフトは札幌の会社ですが、当時は技術力が高く、ゲームソフトだけではなく、良質なシステムソフトも売っていました。
前述の BASIC-M25(6Z002) あたりもハドソンソフトが開発を担当した、と言われています。
（このあたり、記憶が曖昧です。。）
コナミかどこかに吸収されて、2012年5月だったと思いますが、消滅してしまいました。。
ちなみに当方では自分でゲームソフトを買ったことは殆どありません。
個人的には、パソコンゲームにはあまり興味ありません。
当時の友人が勝手に買って来て、勝手に遊んでいたんです。。（笑）
2012/12/05(水)ノートパソコンの修理
2017/10/12 5:08
普段、業務などで使っているノートパソコンの画面が突然ちらつきだし、分解掃除でもすれば復旧するかなと、何回か分解掃除したのですが、ある日突然、画面が真っ黒になって使用不能になってしまいました。
９年も使っているので、そろそろ寿命が来てもおかしくはないのですが、今すぐ必要なものだし、かといってすぐ買えない訳で・・・
この手の故障は結構あるらしく、直接の原因はバックライトが機能しなくなったことによります。交換すれば直る可能性が高いです。
当方の場合も、バックライト交換で直りました。
普段使っているノートパソコンのバックライトはこんな感じ ↓
これは、正式名称を「冷陰極管」という部品で、ノートパソコンにより、いろいろな長さのものが使われています。
直径2mm程度でとても折れやすく、取り扱いにかなり注意を要します。
一般での入手はやや難がありますが、通信販売であれば不可能ではありません。
これは小さな蛍光管のようなもので、インバータと呼ばれるディスプレイ直下に格納されている細長くて平たいユニットで 180V くらいに昇圧して点灯させています。
交換作業は、かなり技術を要します。パソコン組み立ての経験が無い素人がやるのは難があると思っていいです。
注文した冷陰極管が微妙に長かった（長さを適当に測って注文したのが原因・・・orz)せいで、交換そのものは出来たのですが、光源ムラが出てしまっています。 ↓
しかし、実用上は問題ないようです。
こんな感じです。 ↓
今回は、冷陰極管の交換ですみましたが、インバータが逝っている場合は、復旧できません。
依頼を受ければ対応できますが、技術を要するのと、部品の入手の関係で数日かかるのと、完全な修理が保証できない旨をご理解いただければ幸いです。
